Diagrama de Proceso



DIAGRAMA DE PROCESO DE UN SISTEMA DE RIEGO AUTOMÁTICO



En este apartado podemos apreciar el diagrama de la figura 1, el cual es un proceso propuesto de un sistema de riego automático elaborado por el autor de este blog, con el fin de poner en práctica los conocimientos previamente abordados.



Figura 1. Diagrama industrial propuesto de un sistema de riego automático.



Se logra observar en la figura 2 que el Tanque 1, el cual es representación de un pozo subterráneo de agua, tiene conectado el lazo 1. En dicho lazo se encuentra un Transmisor de Nivel (LT) montado en campo que envía una señal eléctrica a un Registro de Nivel (LR) accesible al operador.

Figura 2. Pozo proveedor de agua (Tanque 1), LT y LR.



La línea de proceso continúa hasta llegar a la Bomba 1 que impulsa el fluido hasta una Válvula de Control Manual (HCV) correspondiente al lazo 2 (figura 3). Esta  será la encargada de dar paso al agua, logrando que se vierta en el Tanque 2. Este tanque tiene conectado una Alarma de Nivel Bajo (LAL) que nos permitirá conocer cuando la cantidad del fluido sea escaso (figura 4).



Figura 3. Conexión de Bomba 1 y Válvula de Control Manual (HCV).

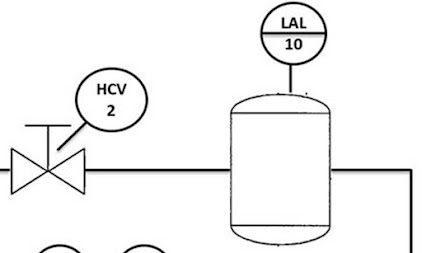

Figura 4. HCV y LAL conectado al Tanque 1.



La Bomba 2, bombea el agua del Tanque 2 como se ve en la figura 5. Esta segunda bomba tiene conectada por medio de una señal eléctrica un Transmisor de Nivel (LT) y un Controlador de Nivel (LC) encargados de apagar la Bomba si no hay fluido, evitando que se dañe.



Figura 5. Bomba 2 conectada al Tanque 2 y a los instrumentos LC y LT.



El agua impulsada pasará por la Válvula de Presión (PV). Esta válvula aumentará o disminuirá la cantidad de fluido que la atraviesa dependiendo del valor enviado por el Transmisor de Presión (PT), por medio de una señal neumática, a los Instrumentos PR (Registro de Presión), PI (Indicador de Presión) y PC (Control de Presión) del lazo 3 (figura 6).



Figura 6. Lazo 3 del proceso, con los instrumentos: PV conectada a PT (montado en campo), PR, PI y PC (los últimos 3 accesibles al operador).



Por último, la Válvula de Control Manual (HCV) del lazo 4 se conecta al instrumento CV del lazo 5 (figura 7). Se tomó la letra C de acuerdo a la Norma ISA-S5.1-84 (R-1992), debido a que dicha letra en la primera posición se denomina como “Libre”, esto nos permite cambiar el significado de la misma. Se optó por nombrarla como C=Irrigación; por lo tanto tenemos una Válvula de Irrigación (CV). Esta Válvula será la encargada de irrigar agua en una zona determinada.



Figura 7. HCV conectada a la Válvula de Irrigación (CV).



Nota: En este diagrama solo se especifica una CV, pero en caso de necesitar más es posible agregarlas al sistema, esto con el fin de cubrir más superficie de ser necesario.
